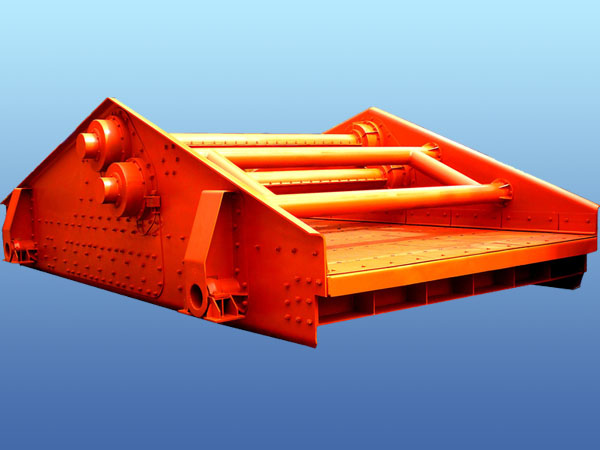

ZSM系列雙軸直線振動篩

發布時間：2018-01-24來源：破碎及選礦設備點擊：6773

ZSM系列雙軸直線振動篩

　　用途：

　　本系列適用于煤炭、冶金選礦、電力、輕工、制糖，對各種物料脫水、脫介、脫泥和干濕物料分級，具有處理能力大和篩分效率高等優點。

　　工作原理：

　　1、篩子工作原理：在激蕩力作用下，物料在篩面上作連續的斜上拋運動。物料在拋起時被松散，在于篩面相遇的碰撞中，使等于或小于篩孔德顆粒透篩，從而實現脫水，托介或分級。

　　2、自同步原理：B型篩子的振動器是無***聯系的，兩根軸之間沒有齒輪。為保證篩子按直線軌跡震動，兩根軸必須做嚴格的同步同相反向運轉，這點在雙軸篩這種振動系統中可以自然的做到。

　　3、阻尼器工作原理：

　　阻尼振動器布置如圖，在工作和停車狀態下。橡膠塊與底座孔不接觸，他起著對篩箱施加對稱的壓力的作用，使之保持穩定的位置以消除橫震及扭動。

　　當停車共振跳動時，篩箱振幅大于橡膠塊與底座孔德間隙，此時振動需克服橡膠與篩箱之間的動摩擦力。由于摩擦阻尼消耗部分動能，使共振振幅***在工作振幅的三倍以內。阻尼力通過調節螺釘調整。

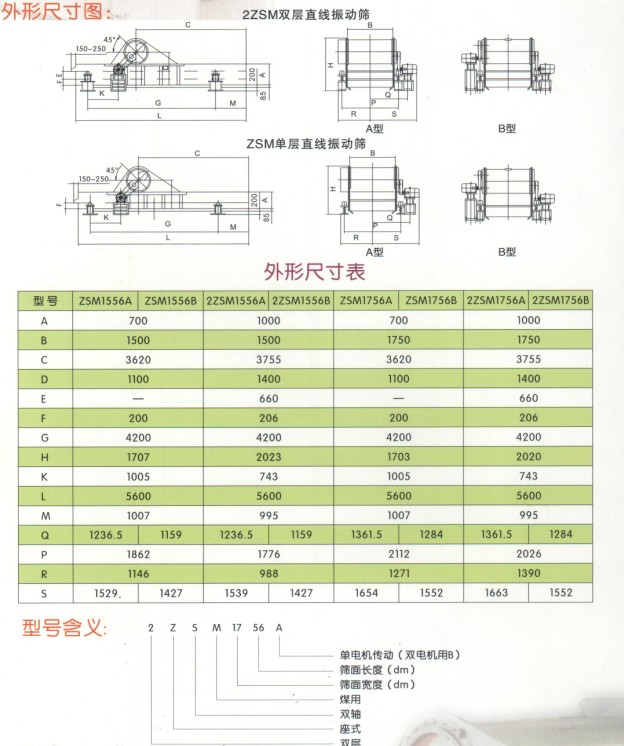

　　技術性能：

基本參數		單位	型號
			zsm1556A	2zsm1556A	zsm1756A	zsm1756B	2zsm1756A	zsm2065A	2zsm2065A
篩箱規格	寬	mm	1500		1750			2000
	長	mm	5600		5600			6500
處理量		t／h	～60		50～80			70～100
入料粒度		mm	～300		～300			～300
工作面積		m2	7.5		7.5			7.5
篩面層數		層	1	2	1		2	1	2
篩面種類	上層	mm	條逢篩板	沖孔篩板	條逢篩板		沖孔篩板	條逢篩板	沖孔篩板
	下層	mm		條逢篩板			條逢篩板		條逢篩板
篩孔尺寸	上層	mm	0.25,0.5,8,1.6,10,13	13,25,50	0.25,0.5,8,1.6,10,13		13,25,50	0.25,0.5,8,1.6,10,13	13,25,50
	下層	mm/rpm		0.25～13			0.25～13		0.25～13

振動頻率			800		800			800
雙振幅		mm	11		10			9
拋射角		°	45	45	45	45±5	45	45	45
篩面傾角		°	—2～+10		—2～+10			—2～+10
電動機	型號		Y160L-4	Y160L-4	Y160L-4	Y160M-4	Y160L-4	Y180M-4	Y180M-4
	轉速數	rpm	1460	1460	1460	1460	1460	1470	1470
	功率	kw	15	15	15	11×2	15	18.5	18.5
外形尺寸	長	mm	5850	5850	5850	5850	5850	6750	6750
	寬	mm	2675	2527	2935	3104	2777	3208	3148
	高	mm	1707	2023	1703	1703	2015	1885	2185
總重量		kg	4644	5651	5117	5266	6100	6577	7946
工作動載荷（單支）		kg	±140	±140	±140	±140	±140	±203	±203
*動載荷（單支）		kg	±980	±980	±980	±980	±980	±1421	±1421
